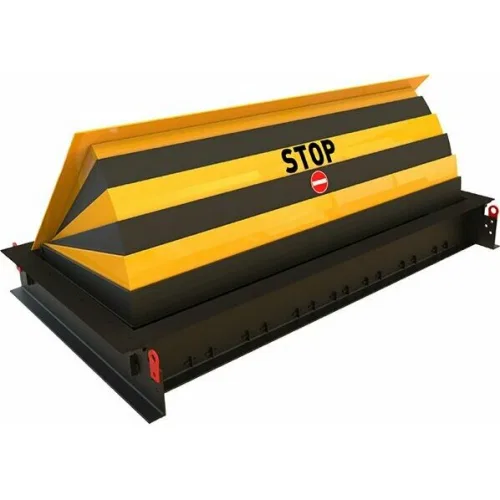

Блокиратор дорожный RB 900 SHALLOW серии RB для поверхностного монтажа с двумя гидроцилиндрами CAME RB-60P90-2p-SHLW (КАМЕ)

Основная информация о блокираторе дорожном серии RB SHLW Access Control K4

Блокиратор дорожный гидравлический серии RB предназначен для контроля проезда в зонах, где требуется физическая защита и управляемое перекрытие. Модель выполнена для поверхностного монтажа и оборудована конструкцией заграждающей части, рассчитанной на работу в составе систем дорожного доступа. Исполнение SHLW Access Control K4 относится к линейке решений для установок с режимами повышенной ударной и скоростной нагрузки, а платформа разработана и изготовлена с учетом требований международных норм безопасности.

Для управления предусмотрена станция и шкаф управления, а также элементы, обеспечивающие корректную работу привода и исполнительных систем. В комплекте поставки предусмотрено решение для ручного аварийного подъема, что повышает управляемость при нештатных ситуациях. Встроенная фронтальная панель и зуммер используются для информирования о состоянии системы, а наличие технологических узлов управления и контроля расширяет функциональные возможности в составе комплексного проекта.

Функциональные возможности RB-60P90-2p-SHLW

Гидравлический привод обеспечивает перемещение заграждающей части по заданным командам оператора или системы управления доступом. Работа блока осуществляется в режимах подъема и опускания с определенными временными характеристиками.

• Открытие и закрытие заграждающей части с временем опускания 3-5 с.
• Время подъема 3-5 с (1 сек при установке HPU-HA-2P).
• Управление блокиратором посредством кнопочной станции и шкафа управления с рукавом высокого давления 10 м.
• Аварийный ручной насос для подъема при необходимости ручного вмешательства.
• Платформа оснащена зуммером и телескопической фронтальной панелью для удобства эксплуатации.
• Наличие датчика уровня масла при установке HPU-OLVLS для контроля параметров.
• Совместимость с CAME Connect — только управление.

Технические особенности

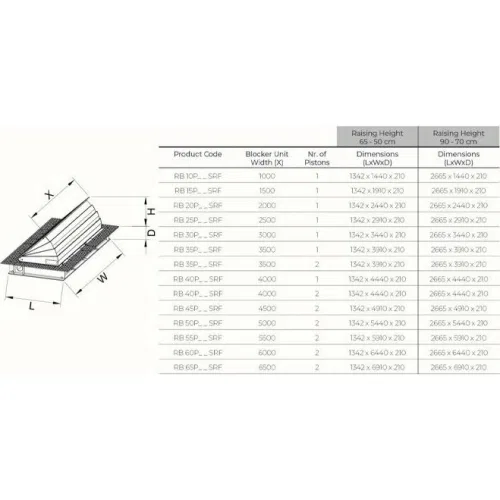

Устройство собрано на прочной платформе и рассчитано на эксплуатацию в различных климатических условиях. Геометрические параметры модели задаются высотой заграждающей части, глубиной и шириной, что важно для планирования монтажного пространства на объекте.

• Высота: 290 мм.
• Высота заграждающей части: 900 мм.
• Глубина: 2000 мм.
• Ширина: 6565 мм.
• Ширина заграждающей части: 6000 мм.
• Интенсивность использования: интенсивное.
• Циклов/час: 350.
• Рабочее давление: 70-150 бар.
• Макс. мощность: 11000 Вт (при установке HPU-HA-2P).
• Потребляемая мощность: 5500 Вт.
• Напряжение электропитания трехфазного тока: 380 В (50 Гц).
• Диапазон рабочих температур: -5°C / +55°C (-30°C / +70°C при установке HPU-HTRO и HPU-HTRC).
• Тип привода: гидравлический.
• Тип монтажа: встроенный.
• Толщина металла: 6 мм.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: 68.
• Рычаг для ручного подъёма: по умолчанию.
• Сопротивление наезду автомобиля: 7500 кг / 50 км/ч.
• Сопротивление проникновению: 687 кДж.
• Уровень безопасности: 3.
• Сертификат безопасности: K-4 (M30).
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).
• Датчик уровня масла: при установке HPU-OLVLS.
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Режимы конструкции и комплектность: в комплекте предусмотрены шкаф управления с рукавом высокого давления 10 метров, ручной аварийный насос и кнопочная станция (HPU-EBTN).
• Условия совместимости: совместимость с CAME Connect — только управление.

Применение

Блокиратор дорожный RB 900 SHALLOW серии RB используется на объектах, где требуется надежное и управляемое ограничение проезда транспортных средств: для контроля доступа автотранспорта на территории предприятий, в зонах специального режима и на участках, где важно обеспечить физическую преграду с заданными показателями устойчивости. Модель ориентирована на применение в составе решений для дорожной инфраструктуры, где требуется работа в штатных режимах подъема и опускания с заданной скоростью и временем реакции.

• Установка на участках с требованиями к уровню безопасности и классу защиты.
• Эксплуатация в температурном диапазоне -5°C / +55°C (расширение возможно при установке HPU-HTRO и HPU-HTRC).
• Использование в конфигурациях с интеграцией управления через CAME Connect.
• Применение на объектах, где важно контролировать сопротивление наезду и проникновению.

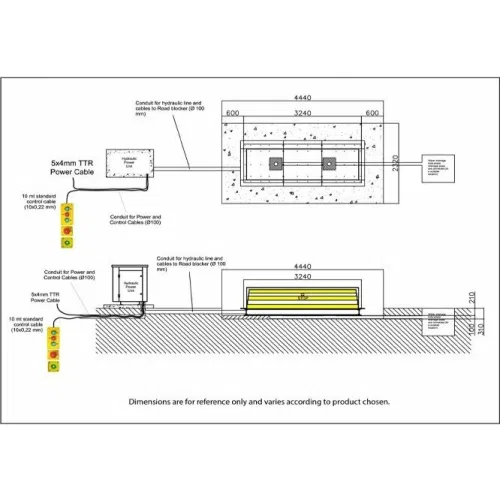

Для корректной работы системы предусмотрены параметры электропитания и условия монтажа, а также элементы управления, которые включены в поставку. При необходимости ручного вмешательства используется комплектный ручной аварийный насос.
