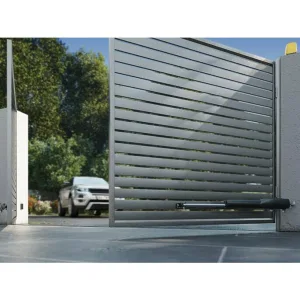

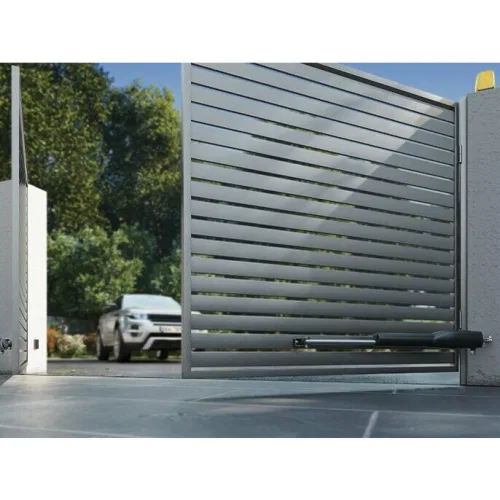

Привод линейный для распашных ворот ATS30AGS 801MP-0050 (КАМЕ)

Основная информация о приводе линейном CAME ATS30AGS

Привод линейный CAME ATS30AGS предназначен для автоматизации распашных ворот и рассчитан на установку на створки определенных параметров по максимальной ширине и массе. Модель работает от электропитания 230 В, оснащена встроенными концевыми выключателями и относится к самоблокирующимся решениям, что позволяет организовать движение створок с корректным позиционированием в конечных положениях.

Устройство поддерживает настройки и применение в жилом и промышленном секторах, где требуется надежный телескопический привод с плавным ходом. В конструкции используется коническая зубчатая передача редуктора, благодаря которой движение получается более плавным и бесшумным. Корпус и приводной механизм выполнены в исполнении, рассчитанном на эксплуатацию в условиях уличной установки с учетом рабочих температур.

Функциональные возможности 801MP-0050

• Телескопический самоблокирующийся линейный привод для распашных ворот с встроенными концевыми выключателями.
• Плавное и бесшумное движение за счет конической зубчатой передачи редуктора.
• Работа от сети 230 В с контролем конечных положений.
• Подходит для створок до максимально допустимых значений по ширине и массе.
• Простота монтажа и настройки привода перед эксплуатацией.
• Удобство проектирования автоматики благодаря совместимости с экосистемой управления CAME (в том числе при выборе дополнительных устройств управления и безопасности).

Технические особенности

• Тип привода: линейный.
• Макс. ширина створки: 3 м.
• Макс. масса створки: 800 кг.
• Макс. значение «С»: 200 мм.
• Класс защиты: IP 54.
• Макс. потребляемый ток двигателя: 1 А.
• Мощность: 250 Вт.
• Время открывания на 90°: 20 с.
• Интенсивность использования: 50 %.
• Толкающее усилие: 400–3000 Н.
• Диапазон рабочих температур: -20…+55 °C.
• Напряжение электропитания двигателя: 230 В.
• Габариты упаковки (ДхШхВ): 150 × 108 × 1092 мм.
• Вес: 9,45 кг.
• Кратность упаковки: 1 шт.

Применение

Привод ATS30AGS применяется для автоматизации распашных ворот. Он подходит для проектов, где требуется линейный телескопический привод для перемещения створок до заданных предельных значений по ширине, массе и параметру «С», а также предусматривается работа в условиях уличной эксплуатации в заданном диапазоне температур.

Ограничения и условия использования

Для корректной комплектации распашных ворот с данным приводом учитывайте обязательное условие по электромеханическому замку: наличие электромеханического замка требуется для выполнения требований по допустимым вариантам применения.

• Макс. ширина створки для вариантов комплектации, указанных в документации: 3*.
• Макс. масса створки для вариантов комплектации: 400/600/800 кг (в зависимости от комплектации).

Документы и гарантия

На продукцию CAME предоставляется гарантия 3 года. Для ввода в эксплуатацию и обслуживания используйте инструкцию и паспорт автоматической системы ATS30AGS.
