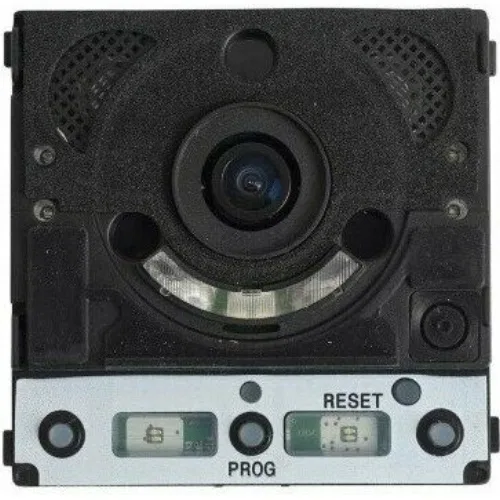

Видеомодуль XIP для вызывной панели MTM CAME MTMV/08 62030060 (КАМЕ)

Основная информация о видеомодуле XIP для вызывной панели MTM CAME

Видеомодуль XIP для вызывной панели MTM CAME предназначен для организации видеонаблюдения и переговорной связи в составе домофонной системы формата XIP. Модуль рассчитан на работу с вызывными панелями серии MTM и используется как часть вызова и контроля доступа: обеспечивает передачу видеосигнала и дополняет функциональность панели за счет встроенной обработки изображения, управления и подключения внешних элементов.

Конструкция выполнена в корпусе из технополимера, а на фронтальной части предусмотрены органы управления и индикации статуса устройства. Для формирования изображения применяется оптическая схема типа "wide eye" с широкими углами обзора в горизонтальной и вертикальной плоскостях, а также предусмотрена регулировка цифрового увеличения. Освещение сцены обеспечивают два белых светодиода с высокой эффективностью и рассеивателем, уменьшающим эффект бликов и засветки лица посетителя.

Модуль поддерживает локальное управление электрозамком и имеет дополнительный контакт для работы с исполнительными устройствами. Встроенные входы позволяют подключать кнопку открывания двери и организовать индикацию состояния двери. При необходимости предусмотрен выход для активации внешних камер, а пользователь получает возможность настройки параметров работы.

Функциональные возможности 62030060

• Видеомодуль для вызывных панелей MTM в составе XIP: передача видео при вызове.
• Широкоугольная оптика "wide eye" для контроля зоны перед входом.
• Цифровая регулировка zoom и регулировка громкости микрофона/динамика для настройки аудиосопровождения.
• Два белых LED-источника с рассеивателем для равномерного освещения посетителя.
• Локальное управление электрозамком и дополнительный контакт (1 A, 30 V max) для совместной работы с исполнительными цепями.
• Входы для кнопки открытия двери и для сигнализации состояния двери (I/O программируемые).
• Выход для активации внешних камер (I/O программируемый).
• Ручное или программирование с ПК через разъем MINI USB для настройки параметров.

Технические особенности

• Назначение: видеомодуль XIP для вызывной панели MTM.
• Видео-стандарт: PAL/NTSC.
• Разрешение видеокамеры: 680 x 512.
• Угол обзора (wide eye): 100° по горизонтали и 82° по вертикали.
• Иллюминация: 2 белых LED высокой эффективности с антибликовым рассеивателем.
• Электрические параметры: вход/работа от 14–18 В (DC), потребление в дежурном режиме 30 мА.
• Корпус: технополимер.
• Индикация: LED на передней панели для визуального отображения состояния системы.
• Питание и управление замком: настройка времени активации электрозамка.
• Степень защиты: IP54 (защита от воды и пыли при корректной эксплуатации в составе системы).
• Габариты (Ш x В x Г): 110 x 57 x 156 мм.
• Вес: 0,16 кг.
• Кратность упаковки: 1 шт.

Где применяется

Видеомодуль используется при создании систем домофонии на базе вызывных панелей MTM в составе XIP. Подключается в составе домофонного комплекта для организации видеовызова, переговоров и управления доступом: когда посетитель нажимает кнопку вызова, модуль обеспечивает передачу изображения и поддерживает работу цепей замка и сигнализации состояния двери.

Устройство рассчитано на эксплуатацию в условиях типовой установки домофонной системы с учетом требований защиты корпуса и параметров питания. Для корректной настройки предусматривается программирование через MINI USB.

Ограничения и условия использования

Работа видеомодуля предполагает корректное комплектование системы совместимыми устройствами вызывной панели MTM и компонентами формата XIP. Перед установкой необходимо обеспечить соблюдение требований по питанию и схемам подключения кнопки открывания, сигнализации двери и внешних камер. Параметры конфигурации зависят от выбранной логики I/O и настроек системы, выполняемых пользователем при программировании.

Логистические данные

• Единица измерения: шт.
• Кратность упаковки: 1.
• Вес: 0,16 кг.
• Габариты упаковки (Д x Ш x В): 156 x 110 x 57 мм.
