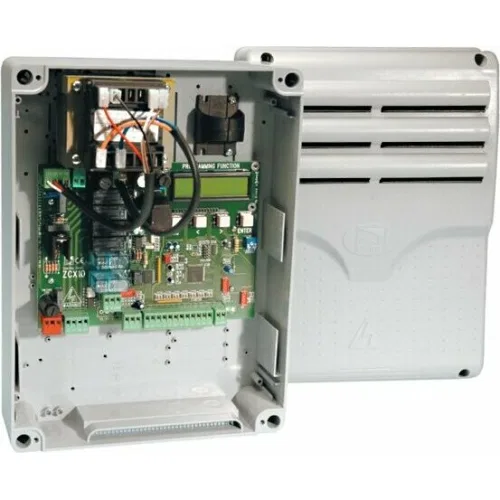

Блок управления с расширенным набором функций CAME 002ZL92 (КАМЕ)

Основная информация о блоке управления с расширенным набором функций CAME

Блок управления с расширенным набором функций CAME предназначен для двустворчатых распашных ворот. Он управляет приводами, помогает автоматике работать в разных режимах и обеспечивает контроль ключевых этапов движения створок. Модель рассчитана на подключение двух приводов и формирует логику работы системы, включая автоматические сценарии закрывания и управление движением в крайних положениях.

Комплект подходит для проектов, где требуется точная настройка параметров и расширенные функции управления. Благодаря наличию встроенных возможностей контроллера и поддержке подключения дополнительных элементов, система может быть адаптирована под задачи объекта.

Функциональные возможности 002ZL92

• Автоматическое закрывание створок с регулировкой по времени.
• Частичное открывание створки (режим калитки).
• Самодиагностика устройств безопасности.
• Регулировка задержки второй створки при закрывании.
• Автоматическое определение крайних положений створок.
• Режим замедления движения перед остановкой в крайних положениях.
• Регулировка скорости движения и скорости замедления.
• Регулировка точек начала замедления при открывании и закрывании.
• Светодиодные индикаторы состояния автоматической системы.
• Возможность подключения системы аварийного электропитания.
• Подключение лампы дополнительного освещения.
• Возможность подключения электромеханического замка для створок, открывающихся внутрь.
• Второй радиоканал для подключения дополнительных устройств.

Технические особенности

• Напряжение питания приводов: 24 В.
• Количество подключаемых приводов: 2.
• Максимальная мощность привода / приводов: 300 Вт.
• Максимальная мощность аксессуаров 24 В: 50 Вт.
• Класс защиты (IP): 54.
• Напряжение электропитания (50 Гц): 230 В.
• Диапазон рабочих температур: -20 ÷ +55 °C.
• Совместимость с CAME Connect: только управление.
• Наличие функции энкодера: да.
• Суммарная мощность приводов: 300 Вт.

Применение

Блок управления применяется в составе автоматической системы для двустворчатых распашных ворот. Он подходит для организации работы двух приводов, настройки сценариев движения створок, а также для безопасной эксплуатации системы с поддержкой самодиагностики устройств безопасности. Использование замедления в крайних положениях и регулировки скорости позволяет обеспечить более управляемое движение створок, а доступные подключаемые функции расширяют состав оборудования под конкретный объект.
