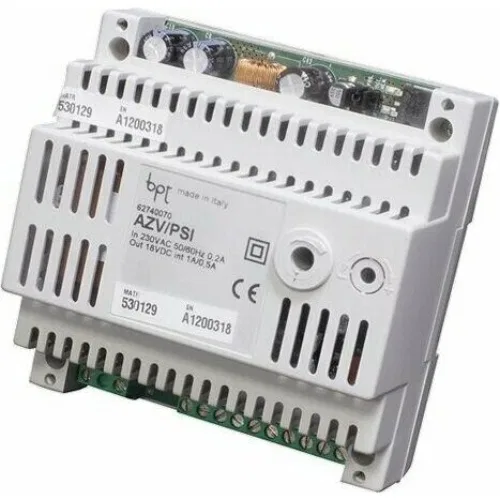

Интерфейс подключения к 4-проводной системе, блок питания CAME 62740070 (КАМЕ)

Основная информация о интерфейсе подключения к 4-проводной системе, блоке питания CAME

Интерфейс подключения к 4-проводной системе представляет собой блок питания для организации работы узлов в составе оборудования CAME. Модель предназначена для корректного электропитания и формирования выходных цепей для 4-проводного интерфейса, а также для подключения аналоговых вызывных панелей в составе системы.

Устройство рассчитано на подключение к сети 230 В с частотой 50 Гц и обеспечивает основной выход питания 18 В постоянного тока, а также отдельный выход питания для 4-проводного интерфейса с напряжением 12 В постоянного тока. Предусмотрены режимы токовой нагрузки для основного выхода и ограничения по току на выходе интерфейса.

Функциональные возможности 62740070

• Позволяет подключать в систему CAME BPT аналоговые вызывные панели.
• Обеспечивает электропитание основных цепей с выходом 18 В пост. тока.
• Формирует отдельный выход для 4-х проводного интерфейса 12 В пост. тока.
• Поддерживает работу в заданных диапазонах температуры, обеспечивая стабильность применения внутри указанных условий.

Технические особенности

• Напряжение электропитания: 230 В (50 Гц).
• Основной выход питания: 18 В пост. тока.
• Ток нагрузки основного выхода питания: 1 А в течение 1 минуты / 0.5 А в течение 3 минут.
• Выход питания для 4-х проводного интерфейса: 12 В пост. тока.
• Ток нагрузки выхода питания 4-х проводного интерфейса: не более 200 мА.
• Исполнение по форм-фактору: DIN, 6 DIN.
• Диапазон рабочих температур: 0 ÷ +35 °C.

Применение

Интерфейс подключения к 4-проводной системе применяется при построении систем видеодомофонии и контроля доступа на базе оборудования CAME BPT, когда требуется организовать питание и подключение аналоговых вызывных панелей. Устройство актуально для проектов, где необходимо обеспечить корректное распределение питания между основной цепью и цепью 4-проводного интерфейса, а также удерживать параметры токовой нагрузки и температурный режим в пределах паспортных значений.

Для безопасной эксплуатации важно учитывать ограничения по току на выходе питания 4-х проводного интерфейса и не превышать допустимые режимы нагрузки основного выхода в указанных интервалах времени.

Логистические данные

• Единица измерения: шт.
• Кратность упаковки: 1.
• Вес: 0.9 кг.
• Габариты упаковки: 130 × 133 × 133 мм.
