Артикул: TBD-220H50-1
В наличии
Блокиратор автоматический выдвижной серии TBD Traffic Regulation 220x500 CAME TBD-220H50-1 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о блокираторе автоматическом выдвижном серии TBD Traffic Regulation CAME

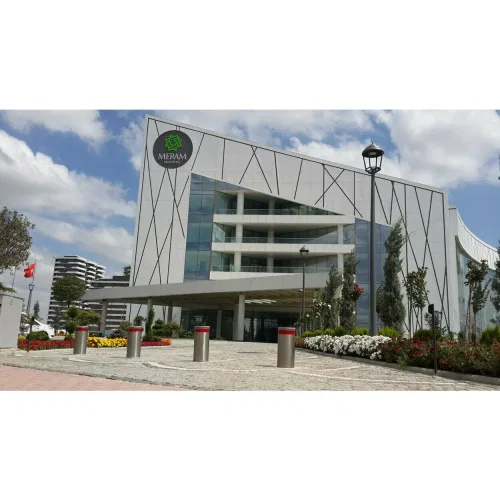

Автоматический выдвижной блокиратор серии TBD Traffic Regulation предназначен для организации надежного проезда и контроля доступа на объектах с повышенными требованиями к безопасности. Модель рассчитана на эксплуатацию с выдвижным цилиндром диаметром 220 мм и высотой 500 мм, в комплект поставки входит 1 боллард. Конструкция выполнена в виде встроенного исполнительного устройства: столб рассчитан на монтаж в проезжей зоне так, чтобы в рабочем состоянии преграда занимала свое положение, а в нерабочем обеспечивалась возможность проезда.
Для управления и работы системы предусмотрен шкаф управления с рукавом высокого давления длиной 10 м, а также клапан аварийного опускания преграды. В комплекте также имеется кнопочная станция (HPU-EBTN) и элементы индикации: конструкция столба оснащена зуммером, светодиодной индикацией и рубашкой из нержавеющей стали. Для корректного функционирования блокиратора используются специально предусмотренные опции, без которых полноценная эксплуатация невозможна.
Рабочий цикл рассчитан на интенсивное использование, а параметры по времени движения преграды подобраны так, чтобы обеспечивать предсказуемую работу в режиме автоматического выдвижения и опускания. Температурные условия эксплуатации зависят от выбранных опций: базовый диапазон рабочих температур дополнительно расширяется при установке соответствующих систем.
Функциональные возможности TBD-220H50-1
- Автоматическое выдвижение и опускание преграды с временем опускания 2,5–6 с и временем подъема 2,5–6 с (с указанной привязкой к установке HPU-HA-HB).
- Гидравлический привод исполнительного устройства, рассчитанный на рабочее давление 55–120 бар.
- Система управления работой блока и индикация состояния: зуммер, светодиодная индикация.
- Аварийное опускание преграды за счет предусмотренного клапана аварийного опускания.
- Подготовка к интеграции с инфраструктурой управления: предусмотрена совместимость с CAME Connect с режимом только управления.
- Возможность работы в условиях интенсивного использования: параметр интенсивности заявлен как «интенсивное».
- Учет режима обслуживания и контроля: предусмотрен датчик уровня масла при установке опции HPU-OLVLS.
Технические особенности
- Тип: блокиратор автоматический выдвижной серии TBD Traffic Regulation.
- Высота выдвижного цилиндра: 500 мм.
- Диаметр выдвижного цилиндра: 220 мм.
- Толщина стенки выдвижного цилиндра: 6 мм.
- Циклов/час: 350.
- Рабочее давление: 55–120 бар.
- Время опускания: 2,5–6 с.
- Время подъема: 2,5–6 с (в том числе с уточнением для сценария установки HPU-HA-HB).
- Диапазон рабочих температур: -5 °C / +55 °C; при установке HPU-HTRO и HPU-HTRC указано расширение до -30 °C / +70 °C.
- Длина кабеля и рукава высокого давления в комплекте: 10 м.
- Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
- Класс защиты исполнительного устройства: 68.
- Макс. мощность: 2500 Вт (при установке HPU-HA-HB).
- Потребляемая мощность: 1500 Вт.
- Напряжение электропитания трехфазного тока: 380 В, 50 Гц.
- Масса: 242 кг.
- Нагрузка на ось: 40 т.
- Отделка верхней части цилиндра: нержавеющая сталь.
- Тип привода: гидравлический.
- Тип монтажа: встроенный.
- В комплекте предусмотрены элементы управления и аварийной безопасности, а для расширения функциональности используются необходимые опции.
Применение
Блокиратор предназначен для организации контролируемого движения транспорта и ограничения проезда на объектах, где требуется автоматическое управление положением преграды. Устройство рассчитано на монтаж на боллард и работу совместно с предусмотренным шкафом управления, рукавом высокого давления и кнопочной станцией. Для полноценного использования требуются опции: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS.
Технические характеристики TBD-220H50-1
Безопасность, стандарты и сертификация
- Класс защиты блока управления
- IP55 (IP67 при установке HPU-IP67)
- Класс защиты исполнительного устройства
- 68
Идентификаторы товара
- Артикул
- TBD-220H50-1
Монтаж, установка и крепление
- Длина кабеля и рукава высокого давления в комплекте
- 10 м
- Тип монтажа
- встроенный
Ограничения
- Совместимые опции для полноценного использования
- HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS
Технические характеристики
- Время опускания
- 2,5-6 с
- Время подъема
- 2,5 - 6 с (1 сек при установке HPU-HA-HB)
- Нагрузка на ось
- 40 т
- Рабочее давление
- 55-120 бар
- Тип привода
- гидравлический
Функционал и возможности
- Рычаг для ручного подъёма
- при установке HPU-MANLFTP
Цвет и внешний вид
- Отделка верхней части цилиндра
- нержавеющая сталь
Электрические характеристики
- Макс. мощность
- 2500 Вт (при установке HPU-HA-HB)
- Потребляемая мощность
- 1500 Вт
Назначение и классификация
- Серия
- TBD Traffic Regulation
- Тип изделия
- Блокиратор автоматический выдвижной
Размеры и физические параметры
- Высота выдвижного цилиндра
- 500 мм
- Диаметр выдвижного цилиндра
- 220 мм
- Масса
- 242 кг
- Толщина стенки выдвижного цилиндра
- 6 мм
Питание
- Напряжение электропитания
- 380 В, 50 Гц
Комплектация
- Комплектация
- 1 боллард, шкаф управления с рукавом высокого давления 10 метров, клапан аварийного опускания преграды, кнопочная станция (HPU-EBTN)
Эксплуатация и условия использования
- Диапазон рабочих температур
- -5 °C / +55 °C (-30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC)
- Интенсивность использования
- ИНТЕНСИВНОЕ
- Циклов/час
- 350
Совместимость
- Датчик уровня масла
- при установке HPU-OLVLS
- Совместимость с CAME Connect
- только управление
