Блокиратор автоматический выдвижной TBD 220H500 CAME TBD-220H50-2 (КАМЕ)

Основная информация о блокираторе автоматическом выдвижном TBD

Блокиратор автоматический выдвижной серии TBD предназначен для организации контроля проезда и защиты проезжей части. Модель TBD 220H500 выполнена как выдвижная конструкция с гидравлическим приводом: цилиндр выдвигается и обеспечивает физическое преграждение проезду, а возвращение выполняется в заданный временной цикл. Комплект поставки включает два болларда, шкаф управления и элементы гидравлической обвязки, что позволяет приступить к монтажу системы управления сразу после установки на объект.

Устройство относится к решению для сценариев движения, где требуется предсказуемая работа исполнительного механизма в режиме интенсивной эксплуатации. Дополнительно предусмотрены элементы индикации и сигнализации: в конструкции предусмотрены зуммер, светодиодная индикация и рубашка из нержавеющей стали на столбах. Верхняя часть цилиндра выполнена из нержавеющей стали, что повышает стойкость наружных элементов к условиям эксплуатации.

Функциональные возможности TBD-220H50-2

Автоматический выдвижной блокиратор серии TBD обеспечивает управление выдвижением и опусканием преграды по заданным параметрам времени и режимам работы. Работа основана на гидравлическом приводе, а управление осуществляется через шкаф управления. В составе решения предусмотрены элементы безопасности и контроля параметров, в том числе датчик уровня масла (при установке соответствующей опции) и клапан аварийного опускания преграды.

• Автоматическое выдвижение и опускание преграды с заданными временными интервалами
• Клапан аварийного опускания преграды для сценариев аварийного режима
• Индикация и сигнализация (зуммер и светодиодная индикация на стойках)
• Система управления с возможностью расширения опциями для полноценного использования
• Совместимость с CAME Connect: управление только

Технические особенности

Модель TBD 220H500 рассчитана на эксплуатацию при широком диапазоне температур. Время опускания составляет 2,5–6 с, а время подъема соответствует 2,5–6 с с оговоркой по установке HPU-HA-HB. Высота выдвижного цилиндра — 500 мм, диаметр выдвижного цилиндра — 220 мм. Рабочее давление в гидросистеме — 55–120 бар.

Для электрической части указаны параметры трехфазного питания: напряжение электропитания — 380 В при частоте 50 Гц. Потребляемая мощность составляет 2200 Вт, а максимальная мощность — 3300 Вт при установке HPU-HA-HB. В таблице характеристик также приведены параметры по защите и надежности: класс защиты блока управления — IP55 (IP67 при установке HPU-IP67), класс защиты исполнительного устройства — 68. Масса изделия — 344 кг, нагрузка на ось — 40 т. Интенсивность использования — «ИНТЕНСИВНОЕ», при этом указаны циклы/час — 350.

В комплекте предусмотрены компоненты для подключения: длина кабеля и рукава высокого давления в комплекте составляет 10 м. Диапазон рабочих температур указан как -5 °C / +55 °C, а также дополнительно приведен расширенный диапазон -30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC. Для контроля состояния и работы системы предусмотрен датчик уровня масла при установке HPU-OLVLS, а для расширения функционала используются опции, которые требуются для полноценного использования.

• Высота выдвижного цилиндра: 500 мм
• Диаметр выдвижного цилиндра: 220 мм
• Время опускания: 2,5–6 с
• Время подъема: 2,5–6 с (1 сек при установке HPU-HA-HB)
• Диапазон рабочих температур: -5 °C / +55 °C (расширенно -30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC)
• Рабочее давление: 55–120 бар
• Электропитание: 380 В, 50 Гц
• Потребляемая мощность: 2200 Вт
• Макс. мощность: 3300 Вт (при установке HPU-HA-HB)
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67)
• Класс защиты исполнительного устройства: 68
• Интенсивность использования: «ИНТЕНСИВНОЕ», циклов/час: 350
• Масса: 344 кг, нагрузка на ось: 40 т
• Длина кабеля и рукава высокого давления в комплекте: 10 м

Применение

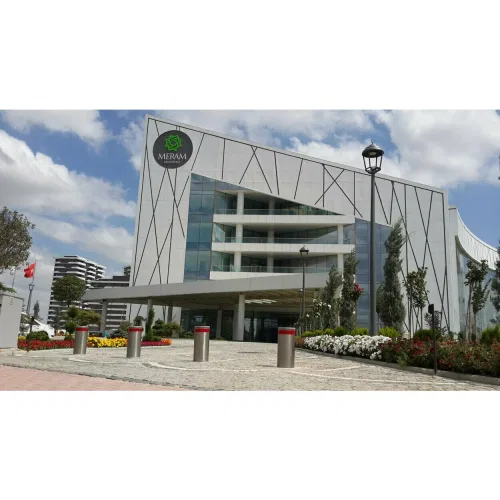

Блокиратор автоматический выдвижной TBD используется для организации контроля доступа и защиты проезжей части на объектах, где требуется надежное механическое перекрытие проезда. Исполнительное устройство встраивается в конструкцию площадки и работает в автоматическом цикле с управлением от шкафа. Для корректной и полноценной эксплуатации в составе системы предусмотрены опции, без которых функциональность ограничена: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS.
