Блокиратор автоматический выдвижной серии TBD 220 500 CAME TBD-220H50-5 (КАМЕ)

Блокиратор автоматический выдвижной серии TBD — это стационарное решение для организации дорожного движения и обеспечения ограничения проезда. Модель TBD 220H500 предназначена для работы с автоматическим выдвижением преграды и рассчитана на установку в составе системы контроля доступа на проезжей части. Конструкция выполнена в виде выдвижного цилиндра, а верхняя часть цилиндра имеет отделку из нержавеющей стали, что помогает сохранить внешний вид при эксплуатации на улице.

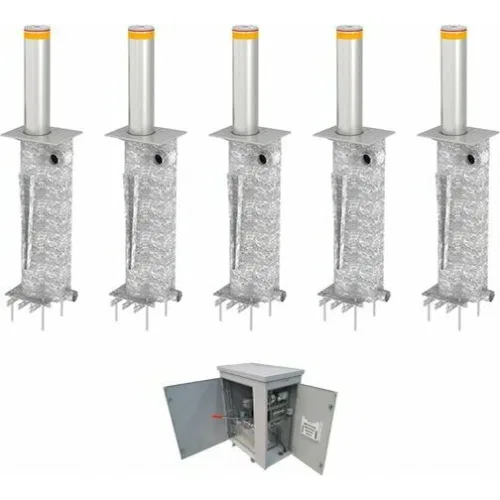

В комплекте поставки предусмотрены элементы для полноценного запуска работы: блок управления с рукавом высокого давления длиной 10 м, межблочные рукава 1,2 м, клапан аварийного опускания преграды и кнопочная станция (HPU-EBTN). Для индикации статуса и информирования используется зуммер, а также светодиодная индикация. Столбы оборудованы рубашкой из нержавеющей стали.

Для корректного и полноценного использования требуются дополнительные опции, среди которых указаны HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP и HPU-OLVLS. Эти элементы подбираются под условия эксплуатации и требования к защите, управлению и обслуживанию.

Автоматический выдвижной блокиратор серии TBD обеспечивает штатные циклы опускания и подъема преграды, используя гидравлический привод. Управление реализовано через шкаф управления и кнопочную станцию, а также учитывает подключение дополнительных систем, которые могут потребоваться для расширения функциональности под конкретный проект.

• Автоматическое опускание и подъем преграды с фиксированными интервалами времени работы.
• Управление работой через блок управления и кнопочную станцию (HPU-EBTN).
• Индикация состояния за счет светодиодной индикации и зуммера.
• Аварийное опускание преграды при необходимости через клапан аварийного опускания.
• Работа в составе системы с опциями, включая датчик уровня масла (HPU-OLVLS) и решения для условий повышенной защиты.

• Время опускания: 2,5–6 с.
• Время подъема: 2,5–6 с (1 сек при установке HPU-HA-HB).
• Высота выдвижного цилиндра: 500 мм.
• Диаметр выдвижного цилиндра: 220 мм.
• Датчик уровня масла: при установке HPU-OLVLS.
• Диапазон рабочих температур: от −5 °C до +55 °C (возможны расширенные значения −30 °C до +70 °C при установке HPU-HTRO и HPU-HTRC).
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: 68.
• Макс. мощность: 7500 Вт (при установке HPU-HA-HB).
• Потребляемая мощность: 5500 Вт.
• Рабочее давление: 55–120 бар.
• Масса: 650 кг.
• Нагрузка на ось: 40 т.
• Напряжение электропитания трехфазного тока (50 Гц): 380 В.
• Тип привода: гидравлический.
• Тип монтажа: встроенный.
• Толщина стенки выдвижного цилиндра: 6 мм.
• Циклов/час: 350.
• Совместимость с CAME Connect: только управление.
• Рычаг для ручного подъема: при установке HPU-MANLFTP.

Блокиратор автоматический выдвижной серии TBD предназначен для организации контролируемого проезда транспортных средств. Его устанавливают на объектах, где требуется ограничивать доступ и обеспечивать управляемое изменение положения преграды. При проектировании важно учитывать условия окружающей среды и требуемый уровень защиты: в зависимости от задач подбираются соответствующие опции для обеспечения расширенного температурного режима, повышения степени защиты и доступности дополнительных функций управления и сервисного обслуживания.

• Контроль и ограничение проезда на территории с повышенными требованиями к безопасности.
• Использование на открытых площадках с учетом заданного диапазона рабочих температур.
• Эксплуатация в режимах интенсивного использования, соответствующих параметрам циклов/час.
• Интеграция в систему управления через блок управления и элементы управления, поставляемые в комплекте.
