Артикул: TBD-220H50-4
В наличии
Блокиратор автоматический выдвижной серии TBD диаметр 220 высота 500 мм 4 болларда CAME TBD-220H50-4 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о блокираторе автоматической выдвижной серии TBD
Блокиратор автоматический выдвижной серии TBD предназначен для управления проездом и организации контролируемых зон. Конструкция выполнена в формате выдвижной преграды: исполнительный цилиндр перемещается вверх и вниз, обеспечивая перекрытие проезжей части. Для модели предусмотрено исполнение с 4 боллардами, а также предусмотрены элементы индикации и управления, включая светодиодные сигналы и зуммер.
Комплект поставки рассчитан на построение полноценной системы на месте установки. В комплекте предусмотрены шкаф управления, рукав высокого давления длиной 10 м, межблочные рукава 1,2 м, клапан аварийного опускания преграды и кнопочная станция (HPU-EBTN). Также в штатной конструкции предусмотрена рубашка из нержавеющей стали, что важно для эксплуатации на открытых площадках. Для корректной работы требуются указанные опции, которые подключаются по задаче проекта.
Функциональные возможности TBD-220H50-4
- Автоматическая выдвижная работа преграды с заданными временами опускания и подъема.
- Индикация режимов работы: светодиодная сигнализация и зуммер.
- Управление с кнопочной станции (HPU-EBTN) и подключение системы под требования объекта.
- Аварийное опускание преграды через предусмотренный клапан.
- Работа в составе системы с учетом требуемых опций для расширенных режимов эксплуатации.
Технические особенности
- Время опускания: 2,5-6 с.
- Время подъема: 2,5-6 с (1 сек при установке HPU-HA-HB).
- Высота выдвижного цилиндра: 500 мм.
- Диаметр выдвижного цилиндра: 220 мм.
- Датчик уровня масла: при установке HPU-OLVLS.
- Диапазон рабочих температур: -5 °C / +55 °C; расширенный режим -30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC.
- Длина кабеля и рукава высокого давления в комплекте: 10 м.
- Интенсивность использования: ИНТЕНСИВНОЕ.
- Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
- Класс защиты исполнительного устройства: 68.
- Максимальная мощность: 6000 Вт (при установке HPU-HA-HB).
- Масса: 548 кг.
- Нагрузка на ось: 40 т.
- Напряжение электропитания трехфазного тока: 380 В, 50 Гц.
- Отделка верхней части цилиндра: нержавеющая сталь.
- Потребляемая мощность: 4000 Вт.
- Рабочее давление: 55-120 бар.
- Рычаг для ручного подъема: при установке HPU-MANLFTP.
- Совместимость с CAME Connect: только управление.
- Тип привода: гидравлический.
- Тип монтажа: встроенный.
- Толщина стенки выдвижного цилиндра: 6 мм.
- Циклов/час: 350.
Применение

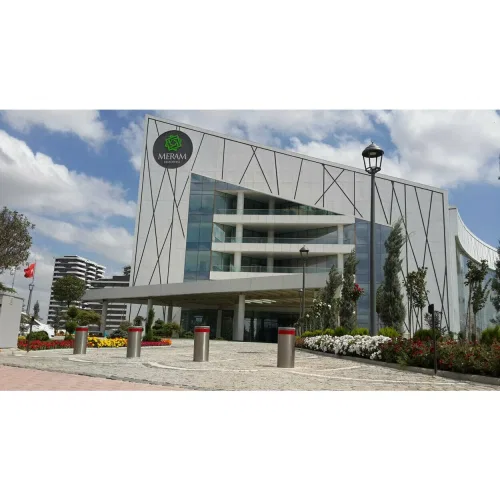

Блокиратор автоматический выдвижной серии TBD применяется для организации контролируемого движения на объектах, где требуется автоматическое перекрытие проезда. Модель рассчитана на эксплуатацию на открытых площадках при соблюдении требуемых опций, позволяющих обеспечить расширенный температурный диапазон и требуемый уровень защиты. Для полноценного использования следует учитывать необходимость подключения опций: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS.
Ограничения и условия использования
Работа устройства зависит от выбранных опций: отдельные режимы и расширенные параметры, включая усиленный уровень защиты и работу при пониженных температурах, обеспечиваются только при соответствующих установках. Для корректной эксплуатации требуется выполнить подключение предусмотренных элементов комплекта и установить требуемые дополнительные опции.

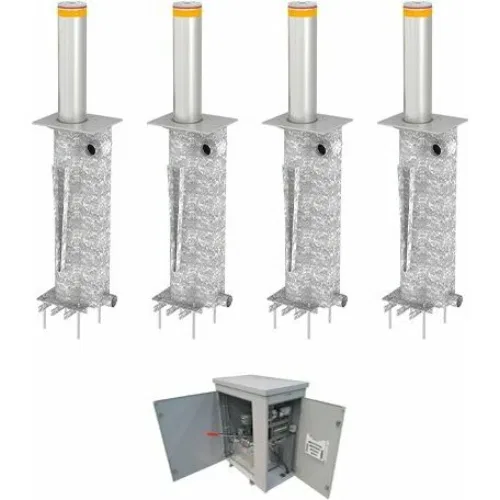

Комплектация
- Блокиратор автоматической выдвижной серии TBD (4 болларда).
- Шкаф управления.
- Рукав высокого давления 10 м.
- Межблочные рукава 1,2 м.
- Клапан аварийного опускания преграды.
- Кнопочная станция (HPU-EBTN).
Логистические данные
- Единица измерения: шт.
- Кратность упаковки: 1.
Технические характеристики TBD-220H50-4
Безопасность, стандарты и сертификация
- Класс защиты блока управления
- IP55 (IP67 при установке HPU-IP67)
- Класс защиты исполнительного устройства
- 68
Идентификаторы товара
- Артикул
- TBD-220H50-4
Монтаж, установка и крепление
- Длина кабеля и рукава высокого давления в комплекте
- 10 м
- Тип монтажа
- встроенный
Технические характеристики
- Время опускания
- 2,5-6 с
- Время подъема
- 2,5-6 с (1 сек при установке HPU-HA-HB)
- Нагрузка на ось
- 40 т
- Рабочее давление
- 55-120 бар
- Тип привода
- гидравлический
Функционал и возможности
- Рычаг для ручного подъёма
- при установке HPU-MANLFTP
Цвет и внешний вид
- Отделка верхней части цилиндра
- нержавеющая сталь
Электрические характеристики
- Макс. мощность
- 6000 Вт (при установке HPU-HA-HB)
- Потребляемая мощность
- 4000 Вт
Назначение и классификация
- Серия
- TBD
- Тип товара
- Блокиратор автоматический выдвижной
Размеры и физические параметры
- Высота выдвижного цилиндра
- 500 мм
- Диаметр выдвижного цилиндра
- 220 мм
- Масса
- 548 кг
- Толщина стенки выдвижного цилиндра
- 6 мм
Питание
- Напряжение электропитания
- 380 В, 50 Гц
Комплектация
- Комплектация (элементы)
- шкаф управления; рукав высокого давления 10 м; межблочные рукава 1,2 м; клапан аварийного опускания; кнопочная станция (HPU-EBTN)
Эксплуатация и условия использования
- Диапазон рабочих температур
- -5 °C / +55 °C (-30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC)
- Интенсивность использования
- ИНТЕНСИВНОЕ
- Циклов/час
- 350
Совместимость
- Датчик уровня масла
- при установке HPU-OLVLS
- Совместимость с CAME Connect
- только управление
