Артикул: TBD-220H60-2
В наличии
Блокиратор автоматический выдвижной серии TBD, диаметр 220, высота 600 мм, 2 болларда CAME TBD-220H60-2 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о блокираторе автоматическом выдвижном CAME
Автоматический выдвижной блокиратор серии TBD предназначен для организации контролируемого проезда и повышения уровня безопасности на объектах с повышенной пропускной нагрузкой. Модель с диаметром выдвижного цилиндра 220 мм и высотой 600 мм рассчитана на применение в составе систем дорожного регулирования: устройство выполнено как встроенный привод с гидравлическим типом работы и рассчитано на интенсивный режим эксплуатации.
Конструкция предусматривает выдвижной цилиндр и исполнительный блок, обеспечивающий движение шлагбаумной/барьерной преграды в пределах заданных рабочих параметров. В комплект поставки входят 2 болларда, шкаф управления с рукавом высокого давления и элементы подключения: межблочный рукав, клапан аварийного опускания преграды и кнопочная станция (HPU-EBTN). Столбы выполнены из нержавеющей стали и оснащены индикацией и звуковым сигналом.
Для корректной работы системы в полном составе требуются дополнительные опции, перечисленные в комплекте описания. Это важно учитывать при проектировании: выбранные элементы определяют режимы управления, контроль отдельных узлов и степень защиты блока управления.
Функциональные возможности TBD-220H60-2
- Автоматический выдвижной механизм на базе гидравлического привода.
- Работа в режиме перемещения преграды с заданными временны́ми параметрами подъема и опускания.
- Индикация и звуковое оповещение на столбах для информирования участников движения.
- Аварийное опускание преграды с использованием клапана аварийного опускания.
- Управление через кнопочную станцию (HPU-EBTN) в составе комплекта.
Технические особенности
- Время опускания: 2,5–6 с.
- Время подъема: 2,5–6 с (1 сек при установке HPU-HA-HB).
- Высота выдвижного цилиндра: 600 мм.
- Диаметр выдвижного цилиндра: 220 мм.
- Толщина стенки выдвижного цилиндра: 6 мм.
- Диапазон рабочих температур: -5°C / +55°C (до -30°C / +70°C при установке HPU-HTRO и HPU-HTRC).
- Длина кабеля и рукава высокого давления в комплекте: 10 м.
- Интенсивность использования: интенсивное.
- Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
- Класс защиты исполнительного устройства: 68.
- Максимальная мощность: 3300 Вт (при установке HPU-HA-HB).
- Потребляемая мощность: 2200 Вт.
- Рабочее давление: 55–120 бар.
- Масса: 360 кг.
- Нагрузка на ось: 40 т.
- Циклов/час: 350.
- Напряжение электропитания трехфазного тока: 380 В (50 Гц).
- Материал/отделка верхней части цилиндра: нержавеющая сталь.
- Датчик уровня масла: при установке HPU-OLVLS.
- Рычаг для ручного подъёма: при установке HPU-MANLFTP.
- Совместимость с CAME Connect: только управление.
- Тип привода: гидравлический.
- Тип монтажа: встроенный.
- Интерфейсы и управление: управление реализуется в составе системы с учетом установленных опций.
Применение

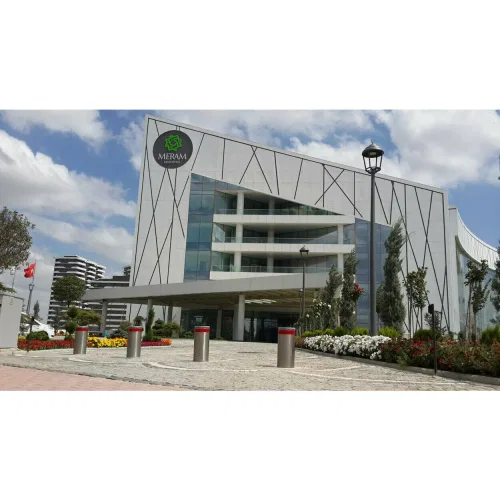

Блокиратор предназначен для установки на объектах, где требуется автоматическое перекрытие проезда и управление доступом транспорта. Встроенный монтаж делает устройство подходящим для решений по организации контролируемой зоны передвижения. Работа в интенсивном режиме и наличие аварийного опускания позволяют использовать модель в сценариях, где требуется стабильная эксплуатация и повышенная готовность системы к нештатным ситуациям.
Технические характеристики TBD-220H60-2
Безопасность, стандарты и сертификация
- Класс защиты блока управления
- IP55 (IP67 при установке HPU-IP67)
- Класс защиты исполнительного устройства
- 68
Идентификаторы товара
- Артикул
- TBD-220H60-2
Монтаж, установка и крепление
- Длина кабеля и рукава высокого давления в комплекте
- 10 м
- Тип монтажа
- встроенный
Ограничения
- Необходимые опции для полноценного использования
- HPU-HTRC; HPU-IP67; HPU-HTRO; HPU-MANLFTP; HPU-OLVLS
Технические характеристики
- Время опускания
- 2,5–6 с
- Время подъема
- 2,5–6 с (1 сек при установке HPU-HA-HB)
- Нагрузка на ось
- 40 т
- Рабочее давление
- 55–120 бар
- Тип привода
- гидравлический
Функционал и возможности
- Рычаг для ручного подъёма
- при установке HPU-MANLFTP
Цвет и внешний вид
- Отделка верхней части цилиндра
- нержавеющая сталь
Электрические характеристики
- Макс. мощность
- 3300 Вт (при установке HPU-HA-HB)
- Потребляемая мощность
- 2200 Вт
Назначение и классификация
- Серия
- TBD Traffic Regulation, автоматические
- Тип изделия
- Блокиратор автоматический выдвижной
Размеры и физические параметры
- Высота выдвижного цилиндра
- 600 мм
- Диаметр выдвижного цилиндра
- 220 мм
- Масса
- 360 кг
- Толщина стенки выдвижного цилиндра
- 6 мм
Питание
- Напряжение электропитания трехфазного тока
- 380 В, 50 Гц
Комплектация
- Комплектация (базовый состав)
- 2 болларда; шкаф управления; рукав высокого давления 10 м; межблочный рукав 1,2 м; клапан аварийного опускания; кнопочная станция (HPU-EBTN); столбы из нержавеющей стали с зуммером и светодиодной индикацией
Эксплуатация и условия использования
- Диапазон рабочих температур
- -5°C / +55°C (-30°C / +70°C при установке HPU-HTRO и HPU-HTRC)
- Интенсивность использования
- ИНТЕНСИВНОЕ
- Циклов/час
- 350
Совместимость
- Датчик уровня масла
- при установке HPU-OLVLS
- Совместимость с CAME Connect
- только управление
