Блокиратор автоматический выдвижной серии TBD 220 800 мм 4 болларда CAME TBD-220H80-4 (КАМЕ)

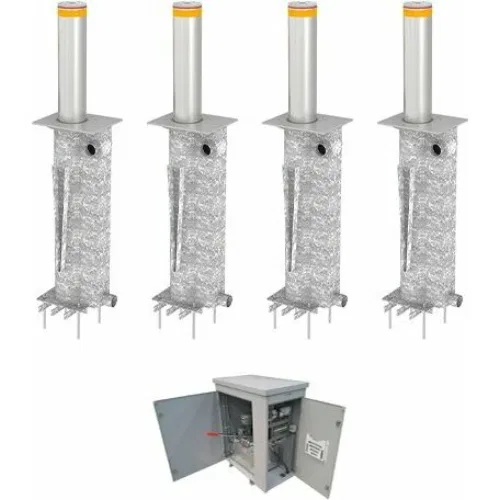

Блокиратор автоматический выдвижной серии TBD предназначен для регулирования проезда и обеспечения контролируемого доступа на участках с повышенными требованиями к безопасности. Модель TBD 220H800 рассчитана на выдвижное исполнение с цилиндром диаметром 220 мм и высотой выдвижной части 800 мм. В комплекте предусмотрено 4 болларда, а также шкаф управления, соединительные рукава высокого давления и элементы аварийного управления.

Для удобства эксплуатации конструкция включает визуальную и звуковую индикацию, а также рубашку из нержавеющей стали. Наличие кнопочной станции позволяет управлять работой блокиратора на объекте, не прибегая к дополнительным пультам на этапе настройки и повседневной работы. Устройство рассчитано на работу в уличных условиях и сохраняет работоспособность в заданном температурном диапазоне.

Для полноценного использования блокиратора требуются опции: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS. Эти решения применяются для расширения эксплуатационных возможностей и адаптации системы под конкретные условия монтажа и режима работы.

Блокиратор обеспечивает автоматический выдвижной режим и формирует физический барьер на проезжей части. Конструктивные элементы и блоки управления ориентированы на стабильную работу системы, а также на корректное выполнение команд управления.

• Автоматическое выдвижение и опускание преграды с заданными интервалами времени.
• Индикация работы за счет зуммера и светодиодной индикации.
• Кнопочная станция (HPU-EBTN) для управления на объекте.
• Аварийное опускание преграды за счет клапана аварийного опускания.
• Учет уровня масла при установке датчика HPU-OLVLS.
• Совместимость с CAME Connect: управление доступно, без уточнения интеграционных функций в комплектации.

Технические параметры блокиратора подобраны для эксплуатации в условиях интенсивного использования. В основе работы лежит гидравлический привод, а управление и исполнительное устройство обеспечивают необходимые классы защиты.

• Время опускания: 2,5–6 с.
• Время подъема: 2,5–6 с (указано для установки HPU-HA-HB; для подъема отдельно приведено: 1 сек при установке HPU-HA-HB).
• Высота выдвижного цилиндра: 800 мм.
• Диаметр выдвижного цилиндра: 220 мм.
• Датчик уровня масла: при установке HPU-OLVLS.
• Рабочие температуры: -5°C / +55°C; уточнение расширенного диапазона: -30°C / +70°C при установке HPU-HTRO и HPU-HTRC.
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства (IP): 68.
• Максимальная мощность: 6000 Вт (при установке HPU-HA-HB).
• Потребляемая мощность: 4000 Вт.
• Рабочее давление: 55–120 бар.
• Масса: 640 кг.
• Нагрузка на ось: 40 т.
• Электропитание: напряжение электропитания трехфазного тока 380 В, 50 Гц.
• Отделка верхней части цилиндра: нержавеющая сталь.
• Толщина стенки выдвижного цилиндра: 6 мм.
• Циклов/час: 350.

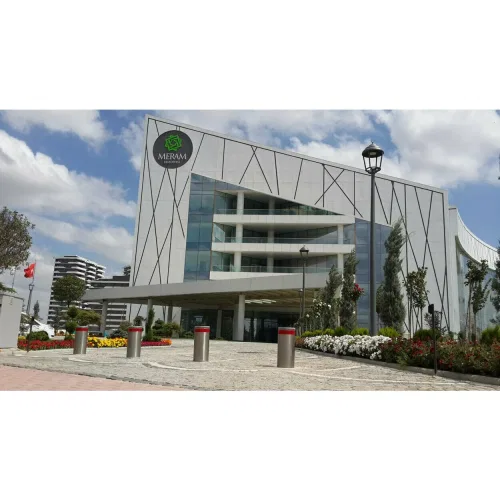

Блокиратор применяется для организации контролируемого доступа к территории, когда требуется автоматическое открытие и закрытие проезда. Устройство рассчитано на монтаж в инфраструктуре с управлением движением и на регулярное использование, включая сценарии с интенсивной нагрузкой на барьерную систему.

• Установка на объекте, где нужна автоматическая выдвижная преграда для контроля въезда.
• Использование с предусмотренными опциями для поддержания работы в требуемых условиях эксплуатации.
• Применение на площадках, где важны индикация состояния и аварийная функция опускания преграды.

Если на объекте требуется адаптация под климатические условия и уровень защиты, используйте указанные опции: HPU-HTRC, HPU-HTRO, HPU-IP67, а также решения для работы датчика уровня масла и организации ручного подъема.
