Артикул: TBD-220H80-3
В наличии
Блокиратор дорожный автоматический выдвижной серии TBD CAME TBD-220H80-3 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о блокираторе дорожном автоматическом выдвижном серии TBD CAME
Блокиратор дорожный автоматический выдвижной серии TBD предназначен для организации контроля проезда и ограничения движения транспорта на территории объектов, где требуется надежное управление шлагбаумом-блокиратором. Модель рассчитана на работу с выдвижным цилиндром диаметром 220 мм и высотой 800 мм, а в комплекте предусмотрены 3 болларда. Конструкция выполнена как гидравлическая система с управлением, а верхняя часть цилиндра имеет отделку из нержавеющей стали.

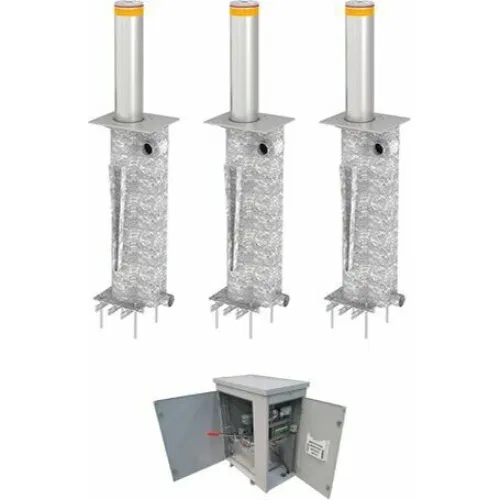

Комплект поставки включает шкаф управления с рукавом высокого давления длиной 10 метров, межблочные рукава 1,2 метра, клапан аварийного опускания преграды и кнопочную станцию (HPU-EBTN). Столбы дополнительно оснащены зуммером, светодиодной индикацией и рубашкой из нержавеющей стали, что обеспечивает заметность состояния системы в условиях эксплуатации.
Для полноценного использования блокиратора предусмотрены согласованные опции, без которых система может работать только в ограниченном режиме: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS. Эти компоненты позволяют обеспечить расширенную работу по температурным режимам, герметизации, а также контроль уровня масла и возможности ручного подъема.
Функциональные возможности TBD-220H80-3
- Автоматическое выдвижение и опускание преграды с гидравлическим приводом.
- Поддержка аварийного опускания преграды через клапан аварийного опускания.
- Управление через кнопочную станцию (HPU-EBTN).
- Индикация состояния на столбах: зуммер и светодиодная индикация.
- Контроль некоторых условий эксплуатации в зависимости от установленных опций, включая датчик уровня масла (при установке HPU-OLVLS).
Технические особенности
- Время опускания: 2,5–6 с.
- Время подъема: 2,5–6 с (указано также 1 сек при установке HPU-HA-HB).
- Высота выдвижного цилиндра: 800 мм.
- Диаметр выдвижного цилиндра: 220 мм.
- Датчик уровня масла: при установке HPU-OLVLS.
- Диапазон рабочих температур: −5 °C / +55 °C (−30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC).
- Длина кабеля и рукава высокого давления в комплекте: 10 м.
- Интенсивность использования: ИНТЕНСИВНОЕ.
- Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
- Класс защиты исполнительного устройства: 68.
- Максимальная мощность: 4500 Вт (при установке HPU-HA-HB).
- Потребляемая мощность: 3000 Вт.
- Рабочее давление: 55–120 бар.
- Напряжение электропитания трехфазного тока: 380 В, 50 Гц.
- Нагрузка на ось: 40 т.
- Масса: 515 кг.
- Тип привода: гидравлический.
- Тип монтажа: встроенный.
- Толщина стенки выдвижного цилиндра: 6 мм.
- Циклов в час: 350.
- Рубашка и отделка: нержавеющая сталь (указана для столбов и верхней части цилиндра).
- Совместимость с CAME Connect: только управление.
- Рычаг для ручного подъема: при установке HPU-MANLFTP.
Применение

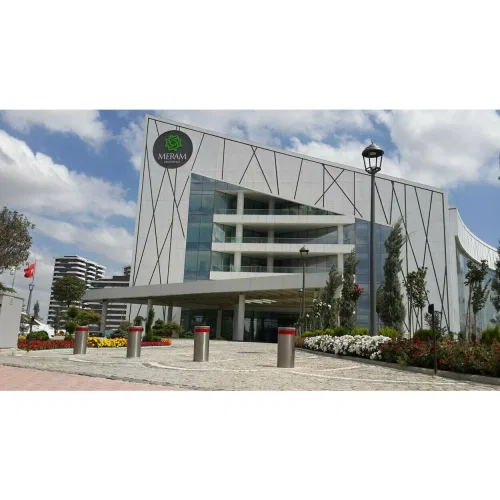

Блокиратор дорожный автоматический выдвижной серии TBD CAME предназначен для эксплуатации на объектах с необходимостью ограничения проезда автотранспорта. Система применяется в составе проектов организации дорожного движения и контроля доступа транспорта. Рабочие параметры и уровень защиты зависят от установленных опций, поэтому для работы в расширенных температурных условиях и с повышенными требованиями к герметизации следует предусмотреть соответствующие комплекты. Также учитывайте требования к подключению и опциям, чтобы обеспечить корректное управление и эксплуатацию в интенсивном режиме.
Технические характеристики TBD-220H80-3
Безопасность, стандарты и сертификация
- Класс защиты блока управления
- IP55 (IP67 при установке HPU-IP67)
- Класс защиты исполнительного устройства
- 68
Идентификаторы товара
- Артикул
- TBD-220H80-3
Монтаж, установка и крепление
- Длина кабеля и рукава высокого давления в комплекте
- 10 м
- Тип монтажа
- встроенный
Ограничения
- Ограничения по использованию
- для полноценного использования требуются опции HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS
Технические характеристики
- Время опускания
- 2,5-6 с
- Время подъема
- 2,5 - 6 (1 сек при установке HPU-HA-HB)
- Нагрузка на ось
- 40 т
- Рабочее давление
- 55-120 бар
- Тип привода
- гидравлический
Функционал и возможности
- Рычаг для ручного подъёма
- при установке HPU-MANLFTP
Цвет и внешний вид
- Отделка верхней части цилиндра
- нержавеющая сталь
Электрические характеристики
- Макс. мощность
- 4500 Вт (при установке HPU-HA-HB)
- Потребляемая мощность
- 3000 Вт
Назначение и классификация
- Серия
- TBD Серия Traffic Regulation, автоматические
- Тип товара
- Блокиратор дорожный автоматический выдвижной
Размеры и физические параметры
- Высота выдвижного цилиндра
- 800 мм
- Диаметр выдвижного цилиндра
- 220 мм
- Масса
- 515 кг
- Толщина стенки выдвижного цилиндра
- 6 мм
Питание
- Напряжение электропитания трехфазного тока
- 380 В, 50 Гц
Комплектация
- Комплект поставки (основные позиции)
- 3 болларда, шкаф управления с рукавом высокого давления 10 м, межблочные рукава 1,2 м, клапан аварийного опускания преграды, кнопочная станция HPU-EBTN
Производство и гарантия
- Гарантия
- На болларды CAME OZAK и URBACO гарантия 2 года
Эксплуатация и условия использования
- Диапазон рабочих температур
- -5 °C / +55 °C (-30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC)
- Интенсивность использования
- ИНТЕНСИВНОЕ
- Циклов/час
- 350
Совместимость
- Датчик уровня масла
- при установке HPU-OLVLS
- Совместимость с CAME Connect
- только управление
